為保證選購東方天凈TJX行星式球磨機的用戶能夠正確操作使用設備，特編寫此操作使用行星式球磨機說明書。

一、TJX行星球磨機簡介

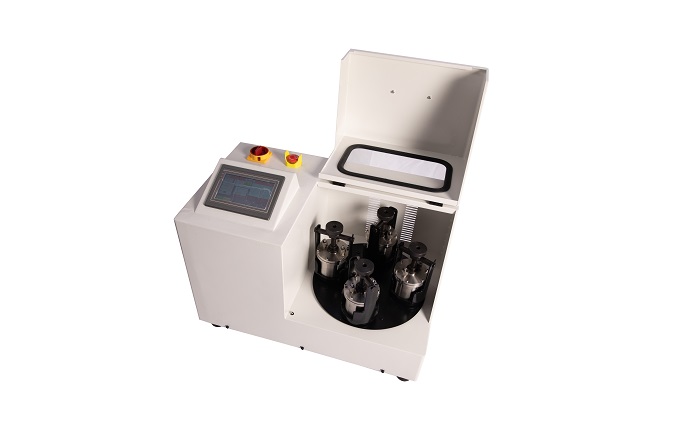

TJX行星式球磨機

主要用途：用于高等與?？圃盒?、科研單位及企業實驗室中快速分批將研究試樣研磨至膠狀細度(可達0.1μm)，并進行混合、勻化和分散，廣泛應用于地礦、土壤、冶金、電子、電力、材料、化輕、醫藥、美容、 環保、陶瓷、玻璃、核研究等科研和產業部門。

工作原理：在轉盤上裝有4個球磨罐，當轉盤轉動時，球磨罐在繞轉盤軸公轉的同時又繞自身軸作反向行星式自轉運動，罐中的研磨球和材料在高速運動中相互碰撞、摩擦，達到粉碎、研磨、混和與分散樣品的目的。

工作方式：可以干磨、濕磨、真空磨。它集混合細磨、小樣制品、產品試制為一體，并一次可同時研磨四種樣品，既是新材料研制的理想工具，也是小批量研磨生產專用材料的必備設備。

控制系統：采用具有程序設置功能的變頻調速控制，可實現連續單向、連續換向、定時單向、定時換向四種方式的程控運行。

二、操作使用

1、球磨罐：通常四個球磨罐重量(罐+配球+試樣+輔料)應基本一致，以保持運轉平穩，減小振動引起的噪聲，延長設備使用壽命。若樣品不足，對稱使用兩只罐也可。

2、試樣：試樣直徑通常為1毫米以下，固體顆粒不超過3毫米，土壤允許10毫米。

3、裝料：裝料容積(試樣+配球+輔料)為球磨罐容積的三分之二，余下的三分之一作為運轉空間。

4、轉速：為了獲取比較好的研磨效果，轉速、球磨時間、配球(大、小球合理搭配)及試樣大小、多少和添加輔料等參數要選擇恰當。

當罐內壁磨出球槽時，說明使用轉速偏高，應降低轉速。轉速高，效率不一定高。開始研磨時，轉速可設置高一些(起到砸碎樣品的作用)，研磨一段時間后(一般不超過2分鐘)，可降低一些轉速，這樣球磨效率更高。球磨效率的高低決定于配球(大小、多少)、試樣性質及顆粒大小、重量、轉速、運行方式是否搭配得當。為提高設研磨效率與延長球磨機使用壽命，轉速調整至夠用即可。

5、研磨球：根據用戶需要，我公司有多種直徑的瑪瑙、氧化鋯、不銹鋼磨球，常用的為φ2、φ3、φ6、φ10、φ20三種。為獲取良好的研磨效果，通常大、小球應搭配使用。大球用來配重與砸碎樣品以及分散小球，小球用來混和及細磨樣品。

濕磨時如果加進一些不妨礙實驗樣品性質的膠體、液體及其他輔料，可比干磨獲得更細的實驗試樣。

6、常用球磨罐種類(容積單位：ml)

天然瑪瑙：50、150、250、300、400、500、1000、4000、5000

不銹鋼：50、100、250、350、500、1000、4000、5000

陶瓷(A1203)：100、250、500、1000、4000、5000

尼龍：250、300、400、500、1000、4000

聚胺脂：250、500、1000、4000

聚四氟乙稀：250、500、1000、4000

注：可根據用戶要求定制各種規格的。

7、真空球磨罐的安裝與使用：

真空球磨罐與罐蓋之間采用的是O型真空密封圈平面密封，用螺釘壓緊，其罐蓋抽真空部分是采用O型真空密封圈平面密封與圓周密封組合而成。

真空球磨罐的罐蓋上有兩個對稱的抽氣管，用于抽盡罐內氣體，使之成為真空，抽氣后也可充入惰性氣體，作保護性氣體用，這樣獲得的樣品更為純正。

在抽氣管的上方，有一個滾花旋鈕，順時針方向旋轉，關閉抽氣通道;逆時針方向旋轉，打開氣路，則可抽氣。

抽真空時，將抽氣的真空橡皮管，即可將它置于球磨機上，用V形把手壓緊，平把手鎖緊，即可球磨。

三、控制器說明

1、用指甲或非金屬物(如圓珠筆塑料尖)點擊綠色用戶登陸鍵進行登陸。

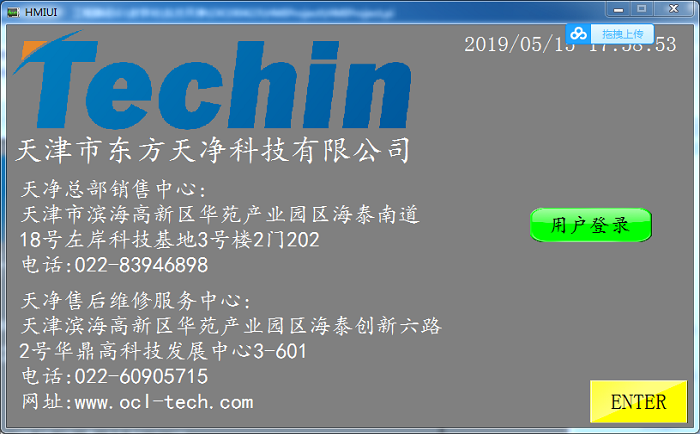

開機界面

2、Admin為后臺程序管理測試，用戶只需選擇user1 、user2、user3用戶操作即可，默認密碼為123456。

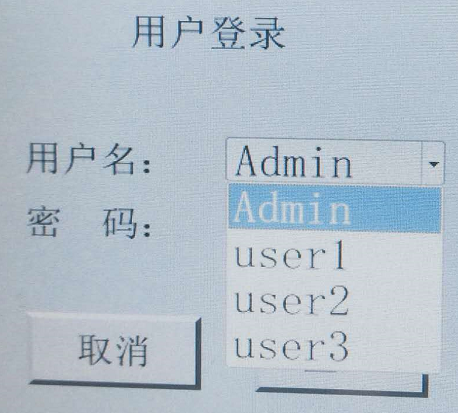

用戶登錄界面

3、輸入完畢后，點擊黃色ENTER鍵。

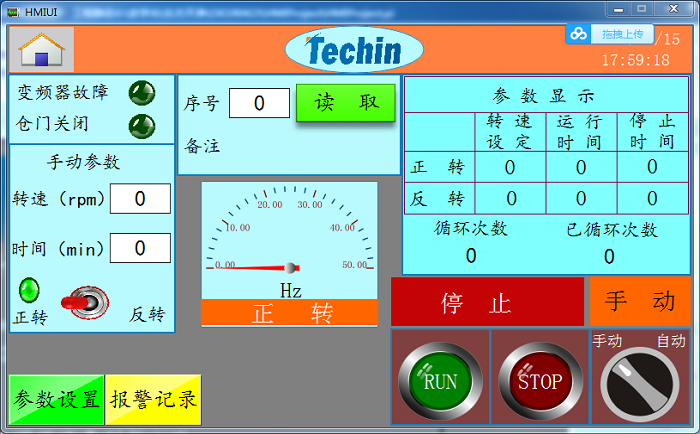

4、進入?yún)?shù)設定菜單頁面

菜單界面

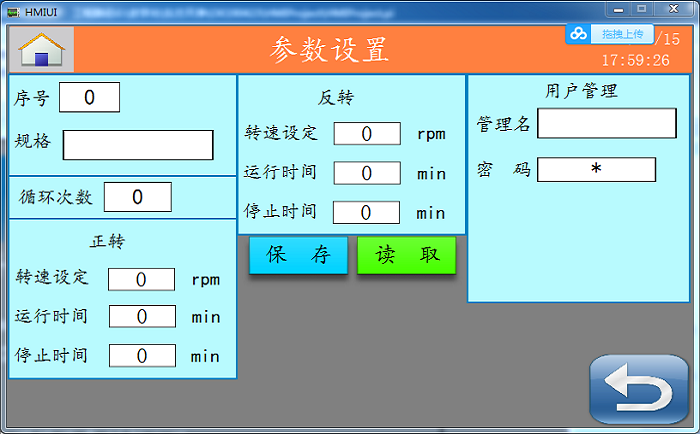

參數設定界面

轉向鍵：設定球磨參數設定：

①若要球磨儀保持手動控制，則將箭頭指向點擊到手動位置。要實現程序自動控制，則將箭頭指向自動方位。

②在手動狀態下，轉速、研磨時間，電機正反轉等參數可調，點擊右邊白色對話框，輸入數值即可。

③在自動狀態下，點擊屏幕左下角的參數設定可對研磨程序進行設定與調整。

轉速對話框：設定球磨機運行正反轉速，數值不可超過參數值

時間鍵：設定運行時間、停機時間

保存鍵：1-50組數據保存記錄

循環次數鍵：單次運行循環次數

讀取鍵：對照相應預存工藝序號進行參數讀取

序號鍵：新建工藝序號

規格鍵：可編輯工藝名稱

返回鍵：參數設定完畢，返回上一單元

用戶管理界面：管理者操作權限，不建議使用者更改

注意事項：

(1)所有對話框均可進行多次修改參數;

(2)設定球磨機轉速不可超過廠家額定轉速3000rpm;

(3)該設備連續工作時間可達72小時;

(4)對于重要的研磨數據請及時儲存，便于報告書寫或調用;

(5)球磨儀運行頻率為50Hz，運轉時會有赫茲數功率指針顯示，防止過載;

(6) 若蓋子沒蓋緊，則該球磨儀無法工作，倉門關閉燈閃爍，此時應將倉門蓋上;

倉門關閉狀態顯示

(7) 變頻器發生故障，球磨儀將無法工作，指示燈閃爍;

變頻器故障狀態顯示

④ 返回主操作界面后，點擊讀取鍵，即可調取所儲存的工藝參數。

⑤ 長按運行鍵5s，待燈變綠后，即按下綠色RUN運行鍵可執行調取的程序。

綠色RUN運行鍵

⑥ 在運行過程中，工藝詳情將記錄當前運行步驟情況，呈現循環次數、剩余循環次數、當前步驟號等信息。

⑦ 若要強行終止程序，請長按紅色STOP停止鍵5秒。

紅色STOP停止鍵

⑧ 警告碼/報警記錄：一旦設備出現通訊故障電子故障系統將提示相應的警告碼/故障碼，請對應警告碼/故障碼解決方案進行解決，嚴重故障請聯系制造商進行該設備報修。

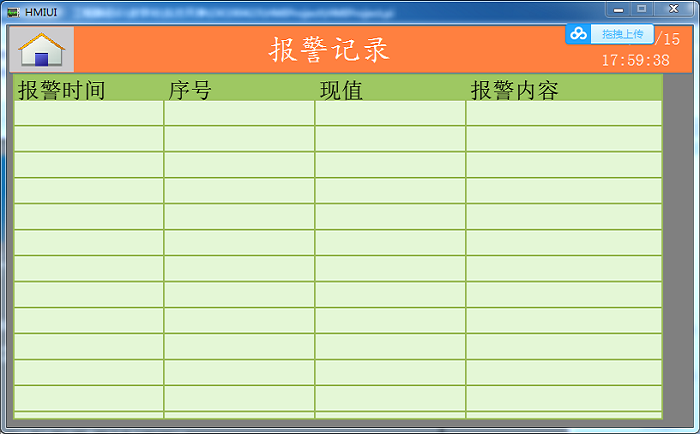

報警記錄界面

四、球磨機常見故障及簡單維修保養

1、球磨機不運轉

情況一：檢查電源是否插上，綠色開關是否打開，本機設有急停開關，應保持急停開關處于常開狀態(按下立即停止，順時針旋轉90°即可彈啟)

情況二：變頻器電源開關打開后不顯示。先檢查供電是否正常，再檢查電源開關有否損壞。

情況三：變頻器有顯示，按運行鍵電機不起動，先檢查七芯插頭聯線兩頭是否插緊，檢查球磨機保護罩是否罩妥，再檢查安全開關(行程開關)是否損壞。

2、球磨過程中發現大盤轉速明顯下降或轉速不均勻，轉動無力等現象，這是電機傳動三角皮帶磨損，需更換三角皮帶，更換方法見下述。

3、球磨機正常運轉中突然出現異聲，立即關機，檢查球磨罐是否松動，擰緊螺栓后重新啟動球磨機。

4、 球磨機正常運行中球磨聲突然減輕或消失：立即關機，拔掉電源線，用手轉動球磨罐，如發現有一只或幾只球磨罐轉動不暢，則是皮帶損壞。需更換皮帶。

5、 球磨機正常運轉時發現金屬摩擦聲或有異味，立即關機拔掉電源線，用手撥動罐座如發現軸有松動，則是軸承磨損需要更換。

6、 自行維修方法：

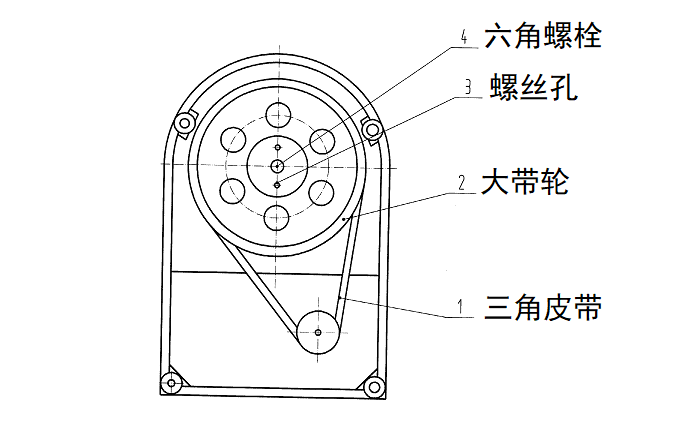

設備內部結構圖

A、更換電機三角皮帶方法

a、 掀起球磨機;

b、 拆下電機三角皮帶(1)，換上同型號三角皮帶A型1422。

B、更換皮帶、軸承方法

a、 擰下罐座內四只內六角螺栓，逐個拆下四只拉馬套。

b、 掀起球磨機。

c、 拆下電機三角皮帶(1)。

d、 松開六角螺栓(4)，再用兩根M12×85螺桿，同時擰入大皮帶輪的螺孔(3)，將大皮帶輪(2)慢慢頂出。

e、 拆下大皮帶輪后即可發現六只六角螺栓，擰出螺栓后將大盤及傳動付從球磨機正面一起拆下，即可更換損壞零件。

f、 更換后按以上相反步驟將球磨機復原。

7、如自行維修有困難請與我廠聯系。

五、隨機附件

1、使用說明書 1份

2、保修卡(代產品合格證) 1份

3、電源線 1根
